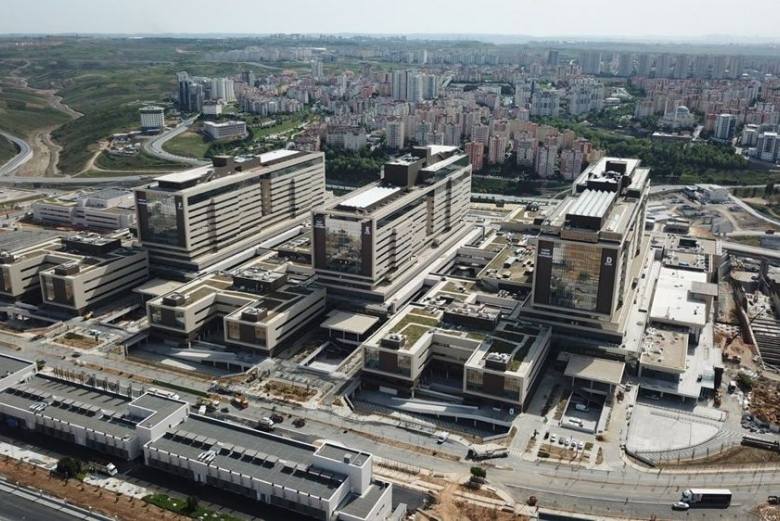

Başakşehir Çam ve Sakura Şehir Hastanesi Projesi, Sağlık Bakanlığı tarafından Kamu-Özel İşbirliği modeli ile yapılan Türkiye’nin en büyük 3. sağlık yatırım projesi olup, İstanbul ve çevre illere yönelik yaklaşık 23 bin 600 hastaya hizmet verebiliyor.

YAZAN: Cem Ercan / İnş. Y. Müh. - Emülzer Proje ve Teknik Satış Müdürü

MAKALEYİ, MAYIS-HAZİRAN 2021 (387.) SAYIMIZIN E-DERGİ VERSİYONUNDAN OKUMAK İÇİN LÜTFEN TIKLAYIN

Rönesans Sağlık Yatırım’ın Japon Sojitz ortaklığı ile hayata geçirdiği Başakşehir Çam ve Sakura Şehir Hastanesi 163 milyar JPY tutarındaki finansal kapanışıyla, iş dünyasının en prestijli yayın organlarından Thomson Reuters’ın Project Finance International Awards (PFI- Uluslararası Finans Proje Ödülleri) kapsamında Avrupa’da “Yılın PPP Anlaşması” seçilmişti.

1917 yılından bu yana yayın hayatını sürdüren uluslararası inşaat sektörü dergisi ENR’ın 8. kez düzenlediği ve toplamda 6 kıtadan 21 farklı ülkede gerçekleştirilen projelerin değerlendirildiği “Küresel En İyi Projeler” yarışmasının “Sağlık Hizmetleri” kategorisinde de Merit Ödülü’ne layık görülmüştü.

1.000.000 metrekare kapalı inşaat alanı ve 2 bin 682 yatak kapasitesi ile Başakşehir Çam ve Sakura Şehir Hastanesi, ana hastane binasına yerleştirilen 2.040 sismik izolatörle “Dünyanın En Büyük Sismik İzolatörlü Binası” unvanına da sahip. Başakşehir Çam ve Sakura Şehir Hastanesi, dünyanın en ileri teknolojili deprem izolatörleri sayesinde, yaşanması olası en şiddetli deprem sırasında ve sonrasında bile tüm operasyonel faaliyetlerini hiçbir aksama olmadan yerine getirmeye devam edecek şekilde tasarlanmış.

Pandemi sonrasında hastanelerin öneminin daha da arttığı bir dönemde Başakşehir Çam ve Sakura Şehir Hastanesi, İstanbul’daki hastane eksikliğinin önemli bir bölümünü karşılıyor. Ancak, bir benzerinin de Anadolu yakasında kurulması gerektiği açık.

Ciddi bir mühendislik yapısı
Hastane enine ve boyuna geniş açıklığa sahip ciddi bir mühendislik yapısı. Şayet yapı tek parça halinde inşa edilmiş olsaydı, zemin oturmaları ve beton ile demir donatı miktarı artacak, betonarmede çatlaklar meydana gelecekti. Yapıda dilatasyonlar oluşturularak, her blokta farklı oturmalar (deplasmanlar) oluşturulmuş. Böylece yapı hem statik olarak hem de fonksiyonel olarak daha elverişli hale getirilmiş.

Dilatasyonların bırakılma amacı...
Dilatasyonların bırakılma amacına, “TS 500’ün 6.3.4. Genleşme, Büzülme ve Sünme Etkileri” başlığı altında yer verilmiştir. Buna göre, “Sıcaklık değişimleri ve büzülme etkileri göz önünde bulundurularak, uzunlukları fazla olan hiperstatik yapılarda, üst yapıda genleşme derzleri düzenlenmelidir. Dış etkilere açık yapılarda, derz aralıkları 40 metreyi aşmamalıdır. Sıcaklık değişimlerine karşı korunmuş ve uçlarında rijit perde bulunmayan çerçeve türü yapılarda, derz aralığı 60 metreye kadar artırılabilir. Zamana bağlı davranışı göz önüne alan hesapların yapılması veya büzülmeyi azaltan özel önlemler alınması koşuluyla bu sınırlar aşılabilir. Simetrik olmayan sistemlerde ve simetrik olmasına rağmen iki yanında yanal ötelenmeleri önleyen rijit düşey elemanlar bulunan sistemlerde, derzler arasında kalan blok boylarının daha küçük tutulmasına özen gösterilmelidir.”

Binadaki bazı Emülzer uygulamaları

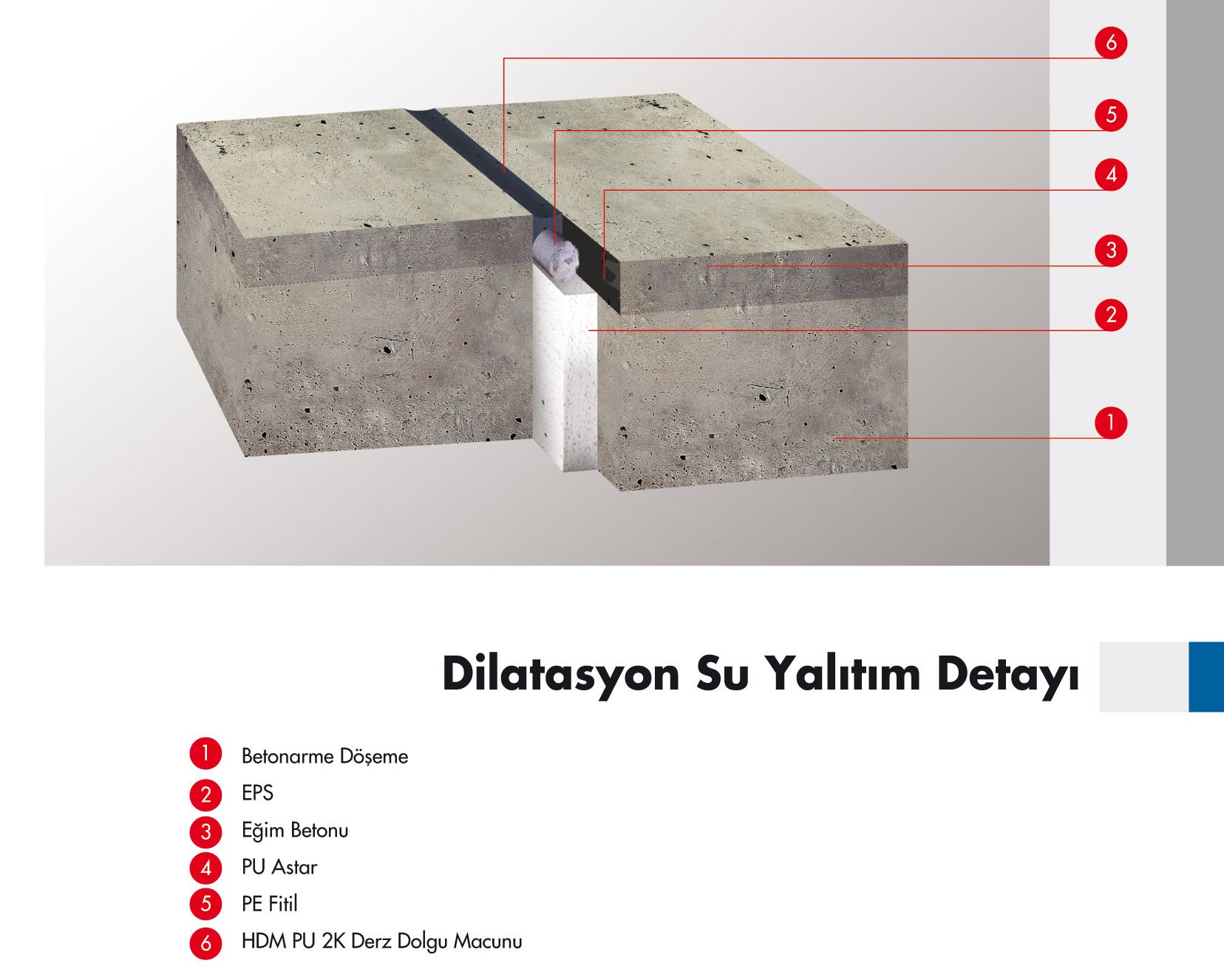

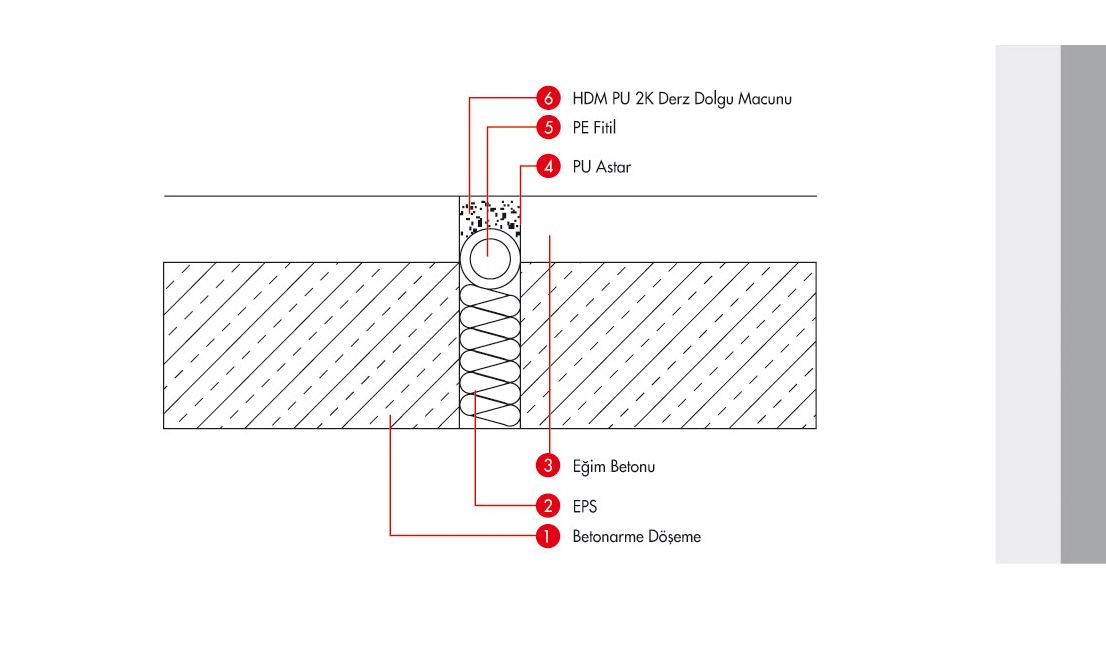

Betonarmenin yapımı sırasında iki bloğu ayırmak için ısı yalıtım levhaları yerleştirilmişti. Isı yalıtım levhasının üst kısmı dilatasyon (genleşme derzi) genişliğinden biraz daha fazla derinlikte kazınarak çıkarıldı. Bu boşluğa, genişliğinden 3-5 mm daha geniş çapta polietilen fitil yerleştirildi. Astar sürüldü. Daha sonra iki bileşenli, elastik, bitüm-poliüretan esaslı Emülzer HDM PU 2K uygun bir karıştırıcı ile karıştırıldı ve derz boşluğuna döküldü.

Emülzer HDM PU 2K ile dilatasyon su yalıtımı yapıldıktan sonra, dilatasyon boşluğunun üzerine, darbeye karşı koruma sağlamak için dilatasyon profili konuldu. Piyasada satışı yapılan alüminyum esaslı, ortası kauçuklu olan dilatasyon profillerinin genelde su yalıtım özelliği yoktur. Bu nedenle dilatasyon içine su yalıtımı yapılması şarttır.

1 Haziran 2021
