Avrupa Birliği desteğiyle hayata geçirilen Doğubayazıt Atıksu Arıtma Tesisinin tüm kalıp ve iskelelerinde PERI çözümleri tercih edildi.
Ağrı’nın Doğubayazıt ilçesinde inşaatı devam eden atıksu arıtma tesisi şantiyesinde PERI’nin kalıp ve iskele çözümleri tercih ediliyor. Avrupa Birliği destekli proje Alke İnşaat - Uluova İnşaat ve Kural Mühendislik işbirliğiyle hayata geçiriliyor.
PERI’nin, Türkiye’nin en doğusundaki ilk işi olma özelliğide taşıyan Doğubayazıt Atıksu Arıtma Tesisi “havalandırma yapıları”, “son çökeltme yapıları”, “atölye binaları”, “idari binalar” ve diğer komplekslerden oluşuyor.

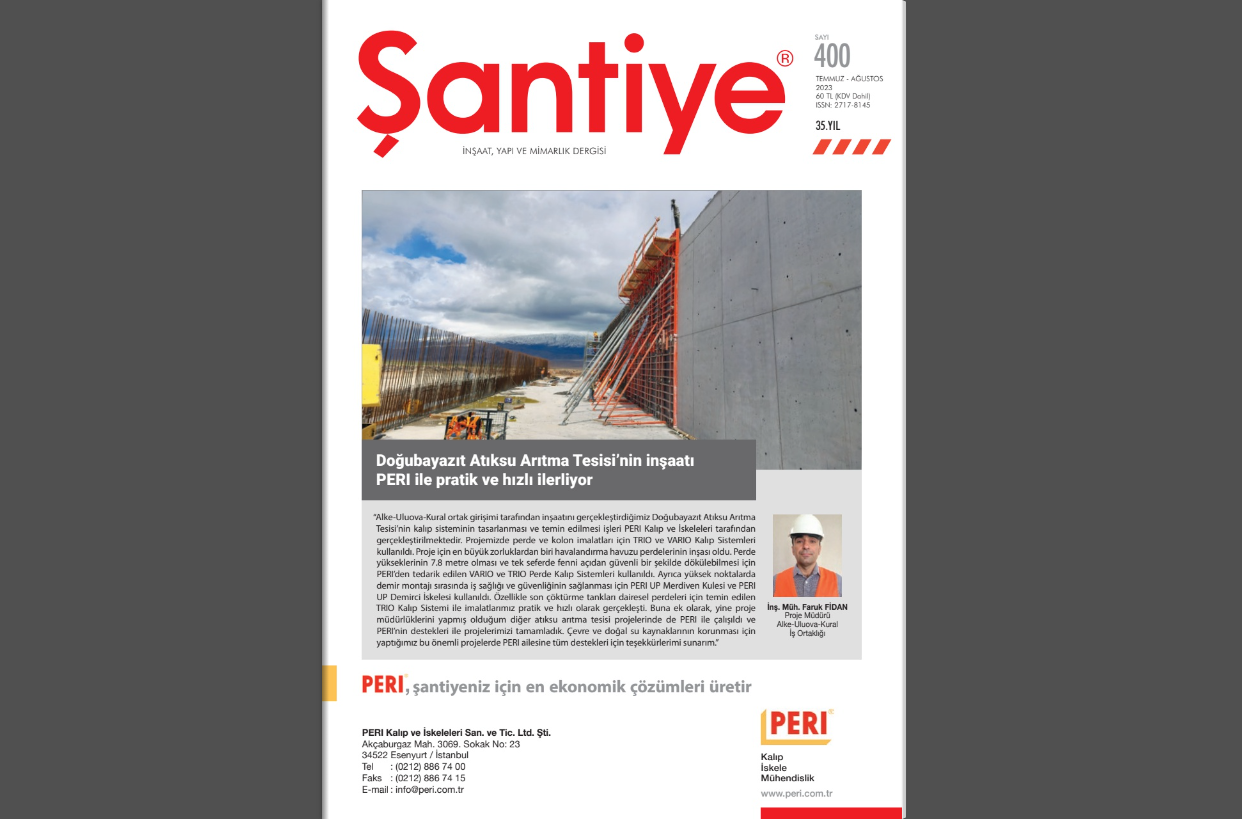

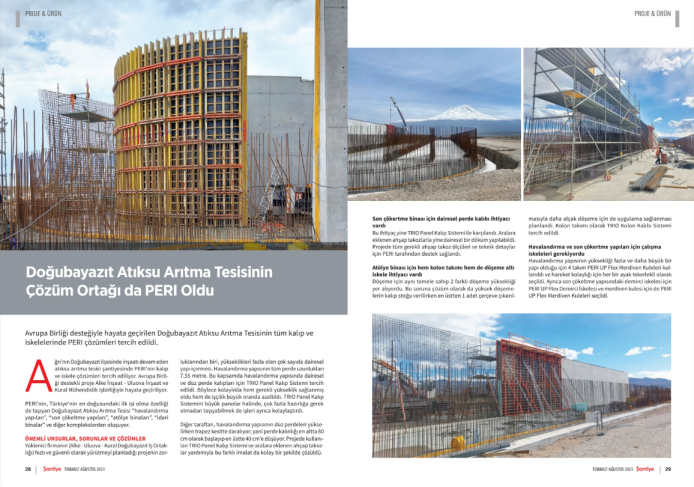

BU İÇERİĞİ ŞANTİYE®NİN TEMMUZ-AĞUSTOS 2023 (400.) SAYISININ E-DERGİ VERSİYONUNDAN DA OKUYABİLİRSİNİZ... LÜTFEN TIKLAYIN...
ÖNEMLİ UNSURLAR, SORUNLAR VE ÇÖZÜMLER

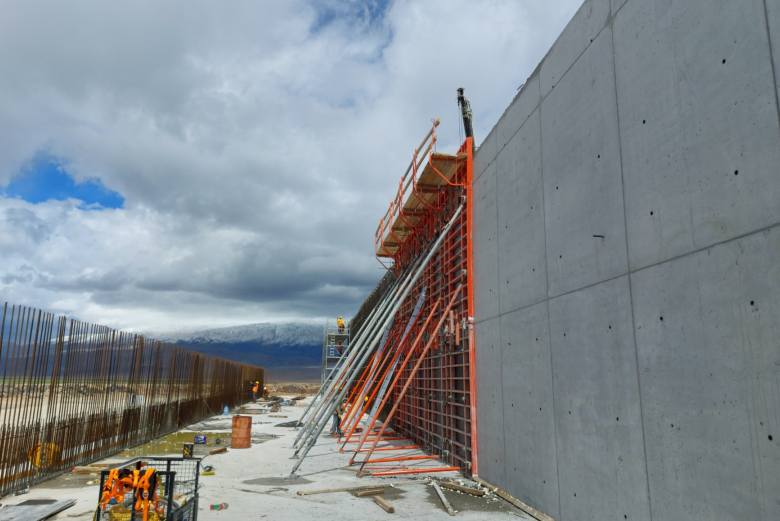

Yüklenici firmanın (Alke - Uluova - Kural Doğubayazıt İş Ortaklığı) hızlı ve güvenli olarak yürütmeyi planladığı projenin zorluklarından biri, yükseklikleri fazla olan çok sayıda dairesel yapı içermesi. Havalandırma yapısının tüm perde uzunlukları 7.55 metre. Bu kapsamda havalandırma yapısında dairesel ve düz perde kalıpları için TRIO Panel Kalıp Sistemi tercih edildi. Böylece kolaylıkla hem gerekli yükseklik sağlanmış oldu hem de işçilik büyük oranda azaltıldı. TRIO Panel Kalıp Sistemini büyük panolar halinde, çok fazla hazırlığa gerek olmadan taşıyabilmek de işleri ayrıca kolaylaştırdı.
Diğer taraftan, havalandırma yapısının düz perdeleri yükselirken trapez kesitte daralıyor; yani perde kalınlığı en altta 80 cm olarak başlayıp en üstte 40 cm’e düşüyor. Projede kullanılan TRIO Panel Kalıp Sistemi ve aralara eklenen ahşap takozlar yardımıyla bu farklı imalat da kolay bir şekilde çözüldü.

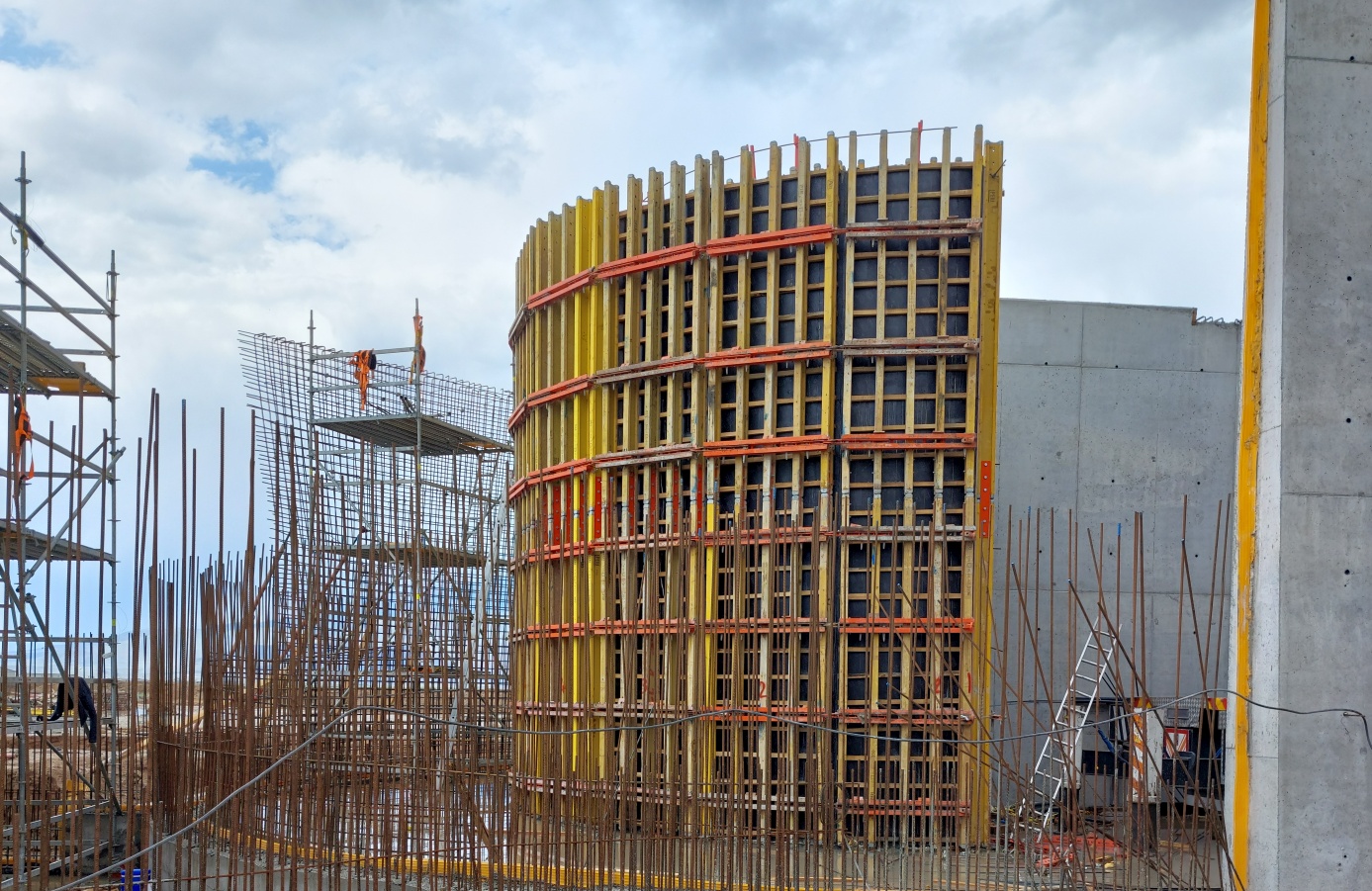

Son çökertme binası için dairesel perde kalıbı ihtiyacı vardı
Bu ihtiyaç yine TRIO Panel Kalıp Sistemi ile karşılandı. Aralara eklenen ahşap takozlarla yine dairesel bir döküm yapılabildi. Projede tüm gerekli ahşap takoz ölçüleri ve teknik detaylariçin PERI tarafından destek sağlandı.
Atölye binası için hem kolon takımı hem de döşeme altıiskele ihtiyacı vardı
Döşeme için aynı temele sahip 2 farklı döşeme yüksekliği yer alıyordu. Bu soruna çözüm olarak da yüksek döşemelerin kalıp stoğu verilirken en üstten 1 adet çerçeve çıkarılmasıyla daha alçak döşeme için de uygulama sağlanması planlandı. Kolon takımı olarak TRIO Kolon Kalıbı Sistemi tercih edildi.
Havalandırma ve son çökertme yapıları için çalışma iskeleleri gerekiyordu

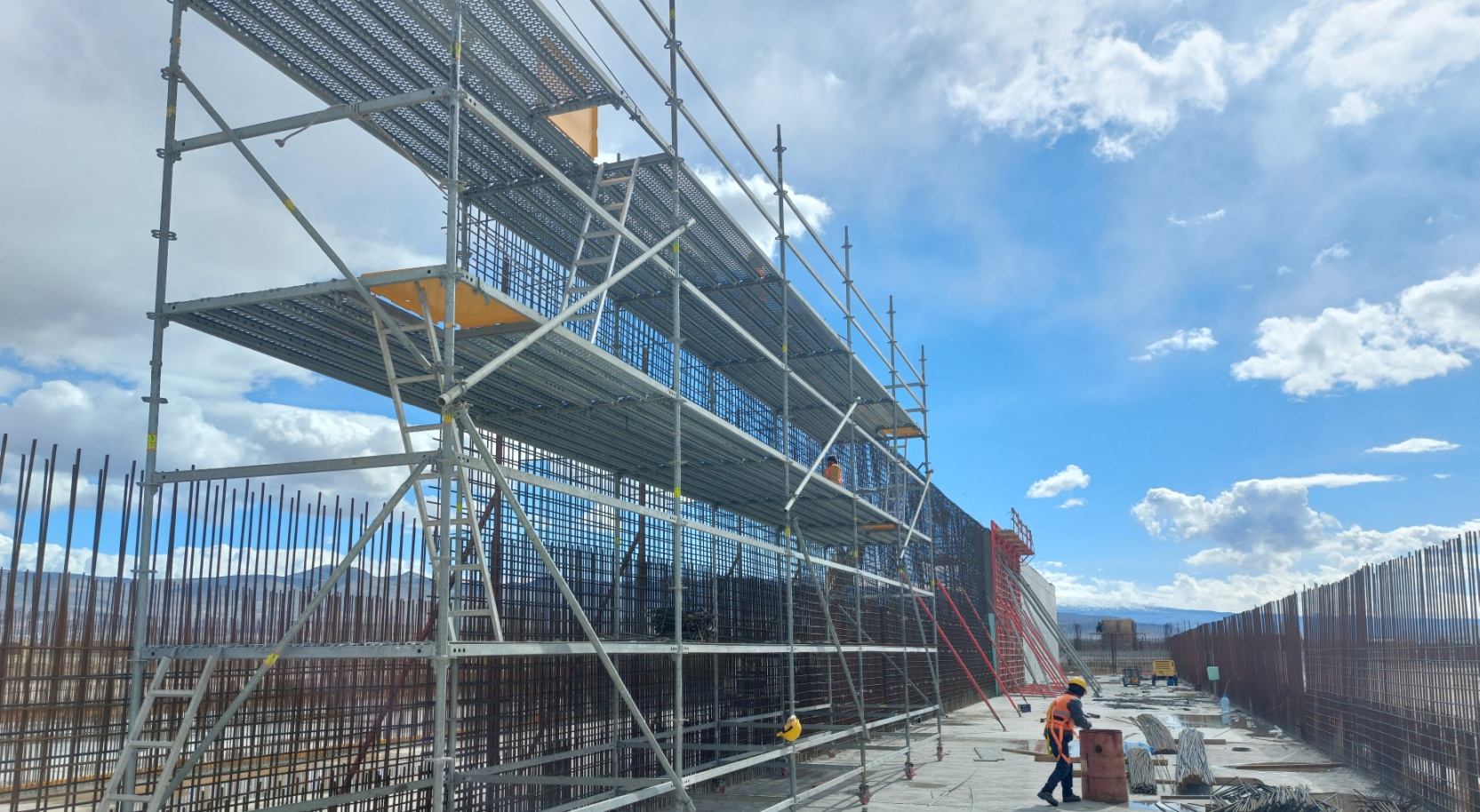

Havalandırma yapısının yüksekliği fazla ve daha büyük bir yapı olduğu için 4 takım PERI UP Flex Merdiven Kuleleri kullanıldı ve hareket kolaylığı için her bir ayak tekerlekli olarakseçildi. Ayrıca son çökeltme yapısındaki demirci iskelesi için PERI UP Flex Demirci İskelesi ve merdiven kulesi için de PERIUP Flex Merdiven Kuleleri seçildi.
ŞANTİYEDE KULLANILAN PERI ÇÖZÜMLERİ
TRIO Panel Kalıp Sistemi
Havalandırma yapısı, düz perde: 181 m2
Havalandırma yapısı, dış dairesel: 120 m²
Son çökeltme, dairesel: 94 m²
Sistemin kullanım nedeni: Perde imalatları için
Sistemin seçim nedeni: Kullanım kolaylığı ve çabuk hareket ettirebilmesi
TRIO Kolon Kalıbı Sistemi
2 adet 6 m yüksekliğinde kolon takımı
Sistemin kullanım nedeni: Kolon imalatları için Sistemin seçim nedeni: Kullanım kolaylığı ve çabuk hareket ettirebilmesiVario VT20 Perde Kalıbı Sistemiİç baston: 155 m²
Sistemin kullanım nedeni: İç baston perde kalıbı için
Sistemin seçim nedeni: Gerekli daireselliğin verilebilmesi
PERI UP Flex Demirci İskelesi ve PERI UP Flex Merdiven Kuleleri
Demirci iskelesi olarak 4 m yüksekliğinde 3 takım 100 x 300 iskele
Merdiven kulesi olarak 6.3 m yüksekliğinde 4 takım 200 x 300 iskele
Sistemin kullanım nedeni: Son çökeltme demirci iskelesi / Havalandırma erişim ve demirci iskelesi olarak
Sistemin seçim nedeni: Erişim kolaylığı ve tekerleklerle hareke tettirilebilmesi
PD 8 Döşeme Kalıbı Sistemi
Döşeme altı iskele: 215 m²
Sistemin kullanım nedeni: Döşeme imalatı için
Sistemin seçim nedeni: Kullanım kolaylığı.
Proje Müdürü İnş. Müh. Faruk FİDAN (Alke-Uluova-Kural İş Ortaklığı): "Doğubayazıt Atıksu Arıtma Tesisi’nin inşaatıPERI ile pratik ve hızlı ilerliyor"
“Alke-Uluova-Kural ortak girişimi tarafından inşaatını gerçekleştirdiğimiz Doğubayazıt Atıksu ArıtmaTesisi’nin kalıp sisteminin tasarlanması ve temin edilmesi işleri PERI Kalıp ve İskeleleri tarafından gerçekleştirilmektedir. Projemizde perde ve kolon imalatları için TRIO ve VARIO Kalıp Sistemleri kullanıldı. Proje için en büyük zorluklardan biri havalandırma havuzu perdelerinin inşası oldu. Perde yükseklerinin 7.8 metre olması ve tek seferde fenni açıdan güvenli bir şekilde dökülebilmesi için PERI’den tedarik edilen VARIO ve TRIO Perde Kalıp Sistemleri kullanıldı. Ayrıca yüksek noktalarda demir montajı sırasında iş sağlığı ve güvenliğinin sağlanması için PERI UP Merdiven Kulesi ve PERIUP Demirci İskelesi kullanıldı. Özellikle son çöktürme tankları dairesel perdeleri için temin edilenTRIO Kalıp Sistemi ile imalatlarımız pratik ve hızlı olarak gerçekleşti. Buna ek olarak, yine proje müdürlüklerini yapmış olduğum diğer atıksu arıtma tesisi projelerinde de PERI ile çalışıldı vePERI’nin destekleri ile projelerimizi tamamladık. Çevre ve doğal su kaynaklarının korunması için yaptığımız bu önemli projelerde PERI ailesine tüm destekleri için teşekkürlerimi sunarım.”
