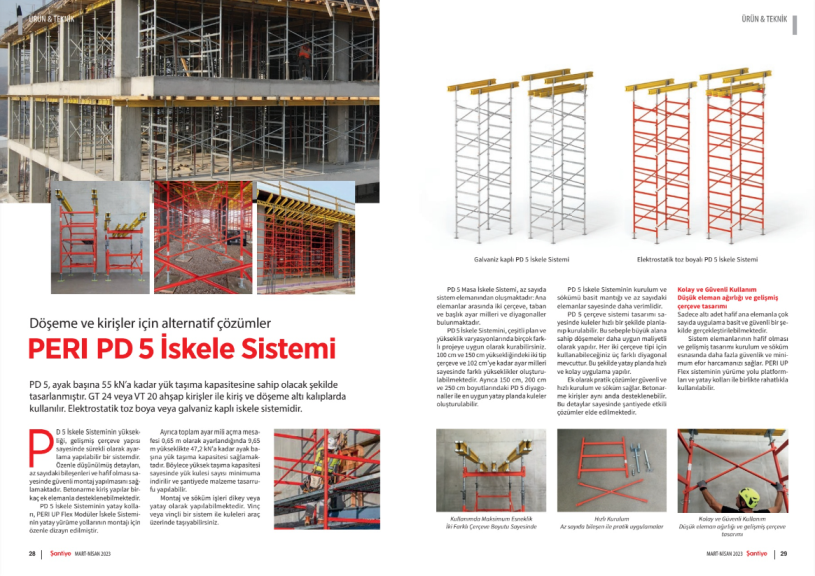

PD 5, ayak başına 55 kN’a kadar yük taşıma kapasitesine sahip olacak şekilde tasarlanmıştır. GT 24 veya VT 20 ahşap kirişler ile kiriş ve döşeme altı kalıplarda kullanılır. Elektrostatik toz boya veya galvaniz kaplı iskele sistemidir.
PD 5 İskele Sisteminin yüksekliği, gelişmiş çerçeve yapısı sayesinde sürekli olarak ayarlama yapılabilir bir sistemdir. Özenle düşünülmüş detayları, az sayıdaki bileşenleri ve hafif olması sayesinde güvenli montaj yapılmasını sağlamaktadır. Betonarme kiriş yapılar birkaç ek elemanla desteklenebilmektedir.
PD 5 İskele Sisteminin yatay kolları, PERI UP Flex Modüler İskele Sisteminin yatay yürüme yollarının montajı için özenle dizayn edilmiştir.
Ayrıca toplam ayar mili açma mesafesi 0,65 m olarak ayarlandığında 9,65 m yükseklikte 47,2 kN’a kadar ayak başına yük taşıma kapasitesi sağlamaktadır. Böylece yüksek taşıma kapaasitesi sayesinde yük kulesi sayısı minimuma indirilir ve şantiyede malzeme tasarrufu yapılabilir.
Montaj ve söküm işleri dikey veya yatay olarak yapılabilmektedir. Vinç veya vinçli bir sistem ile kuleleri araç üzerinde taşıyabilirsiniz.

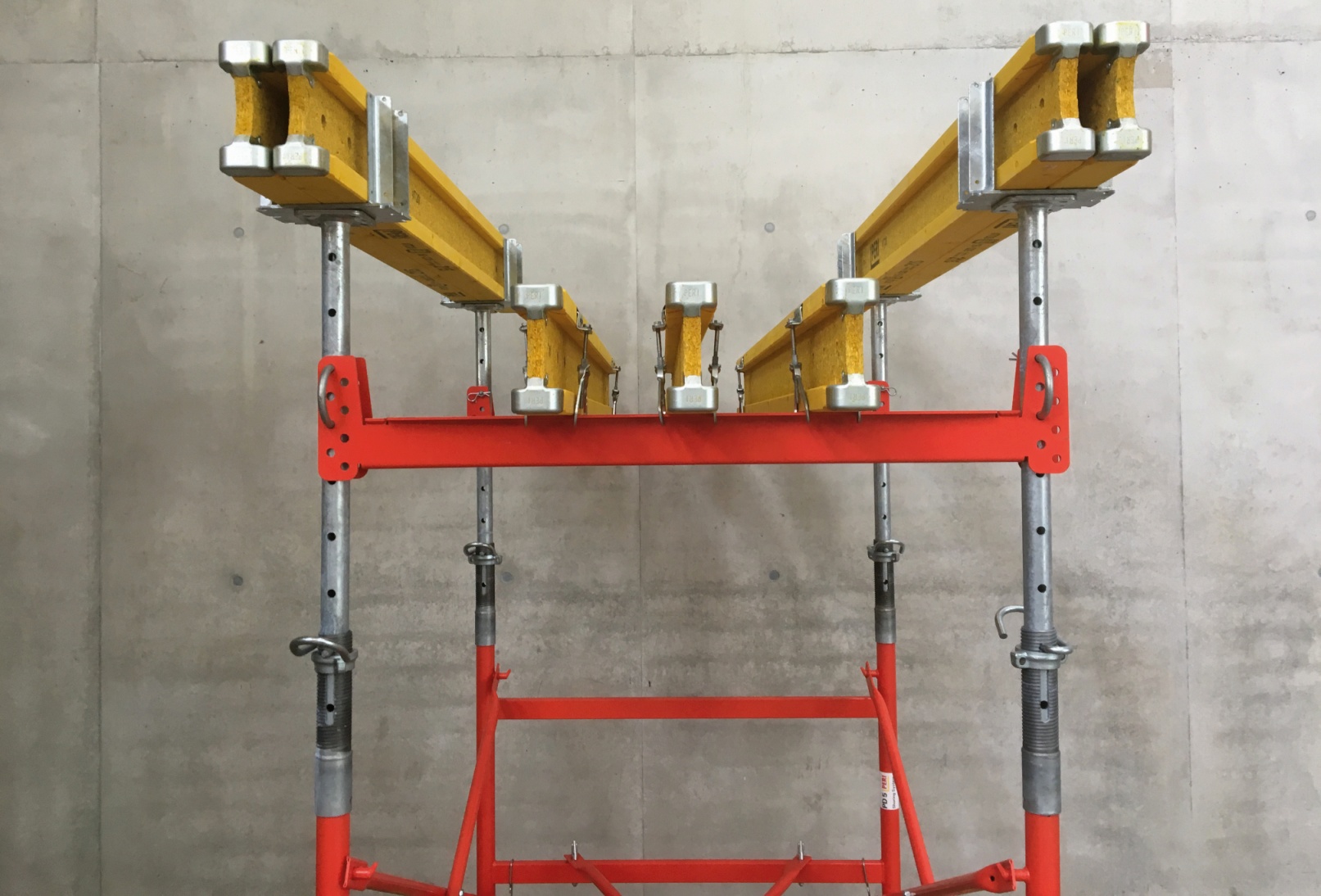

PD5 Masa İskele Sistemi, az sayıda sistem elemanından oluşmaktadır: Ana elemanlar arasında iki çerçeve, taban ve başlık ayar milleri ve diyagonaller bulunmaktadır.
PD5 İskele Sistemini, çeşitli plan ve yükseklik varyasyonlarında birçok farklı projeye uygun olarak kurabilirsiniz. 100cm ve 150cm yüksekliğindeki iki tip çerçeve ve 102cm’ye kadar ayar milleri sayesinde farklı yükseklikler oluşturulabilmektedir. Ayrıca 150cm, 200cm ve 250cm boyutlarındaki PD5 diyagonaller ile en uygun yatay planda kuleler oluşturulabilir.
PD 5 İskele Sisteminin kurulum ve sökümü basit mantığı ve az sayıdaki elemanlar sayesinde daha verimlidir.
PD5 çerçeve sistemi tasarımı sayesinde kuleler hızlı bir şekilde planlanıp kurulabilir. Bu sebeple büyük alana sahip döşemeler daha uygun maliyetli olarak yapılır. Her iki çerçeve tipi için kullanabileceğiniz üç farklı diyagonal mevcuttur. Bu şekilde yatay planda hızlı ve kolay uygulama yapılır.
Ek olarak pratik çözümler güvenli ve hızlı kurulum ve söküm sağlar. Betonarme kirişler aynı anda desteklenebilir. Bu detaylar sayesinde şantiyede etkili çözümler elde edilmektedir.

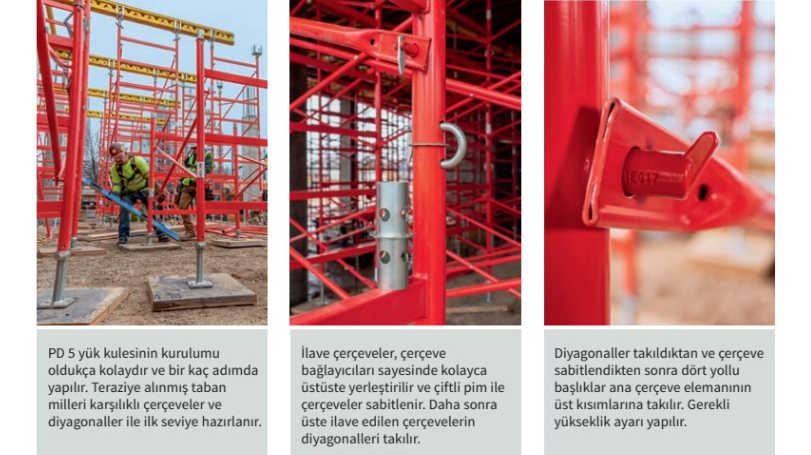

- PD 5 yük kulesinin kurulumu oldukça kolaydır ve birkaç adımda yapılır. Teraziye alınmış taban milleri, karşılıklı çerçeveler ve diyagonaller ile ilk seviye hazırlanır.
- İlave çerçeveler, çerçeve bağlayıcıları sayesinde kolayca üstüste yerleştirilir ve çiftli pim ile çerçeveler sabitlenir. Daha sonra üste ilave edilen çerçevelerin diyagonalleri takılır.
- Diyagonaller takıldıktan ve çerçeve sabitlendikten sonra dört yollu başlıklar ana çerçeve elamanının üst kısımlarına takılır. Gerekli yükseklik ayarı yapılır.
Kolay ve Güvenli Kullanım
Düşük eleman ağırlığı ve gelişmiş çerçeve tasarımı
Sadece altı adet hafif ana elemanla çok sayıda uygulama basit ve güvenli bir şekilde gerçekleştirilebilmektedir.
Sistem elemanlarının hafif olması ve gelişmiş tasarımı kurulum ve söküm esnasında daha fazla güvenlik ve minimum efor harcamanızı sağlar. PERIUPFlex sisteminin yürüme yolu platformları ve yatay kolları ile birlikte rahatlıkla kullanılabilir.
PD 5 İskele Sistemi, kule vinç yardımıyla hızlı ve güvenli bir şekilde taşınabilmektedir. Alternatif olarak, elemanları taşımak için iskele arabası veya vinç kullanılabilir.
