PERI TRIO Panel Kalıp Sistemi, devir ve kalıp işçilik süresini önemli ölçüde azaltan üniversal bir kalıp sistemidir. Az sayıda birbirinden farklı sistem elemanlarının olması ve paneller birbirine bağlanırken basit bir şekilde takılabilen BFD kilit sayesinde kolay ve hızlı kalıp işçiliği mümkün hale gelmektedir.

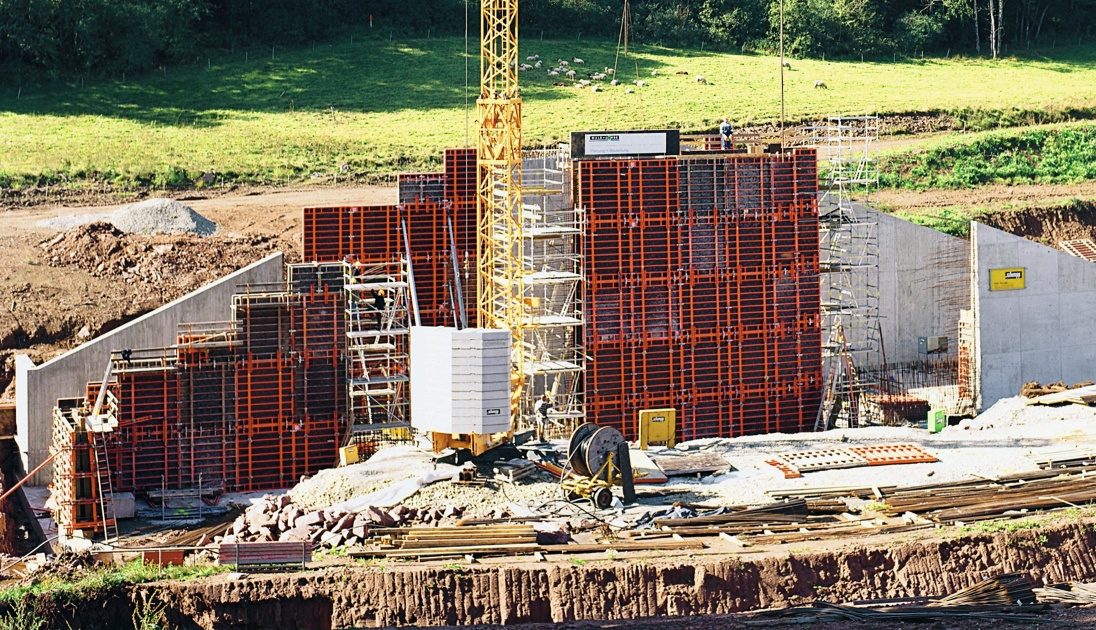

TRIO Panel Kalıp Sistemi konut inşaatı ve yüksek katlı yapılardan altyapı projelerindeki uygulamalara kadar birçok alanda çok amaçlı ve verimli bir şekilde kullanılabilmektedir. Farklı projelerde kullanılabilen sistemin, perde ve kolon kalıbı imalatı yapılırken sağladığı büyük avantajlardan biri de maliyet verimliliğidir.

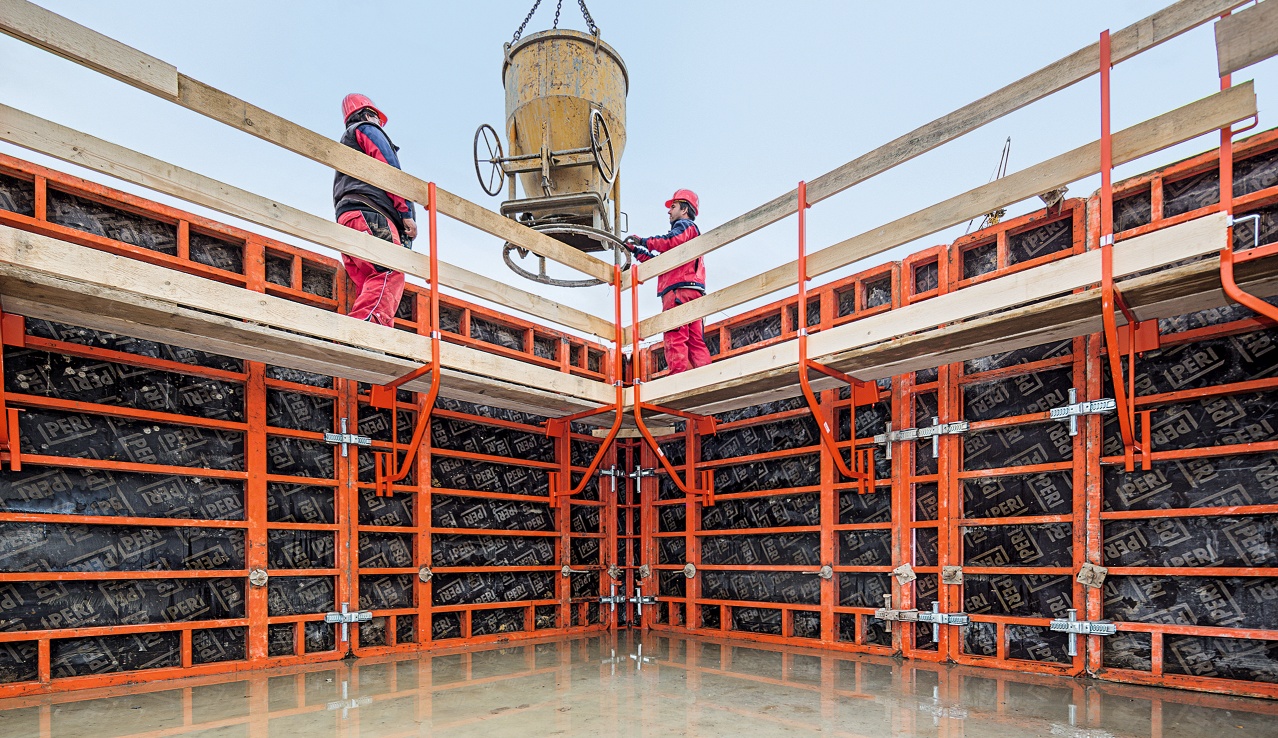

Platform sistemleri ile entegre edilmiş TRIO Panel Kalıp Sistemi, şantiye ekibi için en üst seviye güvenlik sağlar. Geniş çalışma platformları, erişim merdivenleri ve korkuluklar her devirde kalıp ile birlikte deplase edilir.
Paneller üzerine saplama delikleri açılmış ve çelik bir halka ile koruma altına alınmıştır. Plywood ise üzerine perçinlidir. TRIO Panel Kalıp Sistemindeki perçin aplikasyonunun özelliği ise beton yüzeyinde hiçbir iz bırakmamasıdır. Beton döküm esaslarına uyulduğu taktirde yüzeyde en ufak bir pürüze bile rastlanmaz. TRIO Panel Kalıp Sistemi genel olarak 2.40-2.70-3.30 m olmak üzere 3 yükseklikten ve de 2.40-1.20-0.9-0.72-0.6-0.3 m olmak üzere 6 genişlikten oluşmaktadır. Ayrıca bu panel yüksekliklerinde köşe elemanları da mevcuttur. TRIO 270 cm’lik panel max 80.0 kN/m2, TRIO 330 cm’lik panel ise max 83.0 kN/ m2lik taze beton basınçlarına karşı dayanıklıdır. TRIO 2.70 x 2.40 cm’lik standart çelik panelin ağırlığı 328 kg, TRIO 2.70 x 0.90 mm’lik alüminyum panelin ağırlığı ise 70 kg’dır.

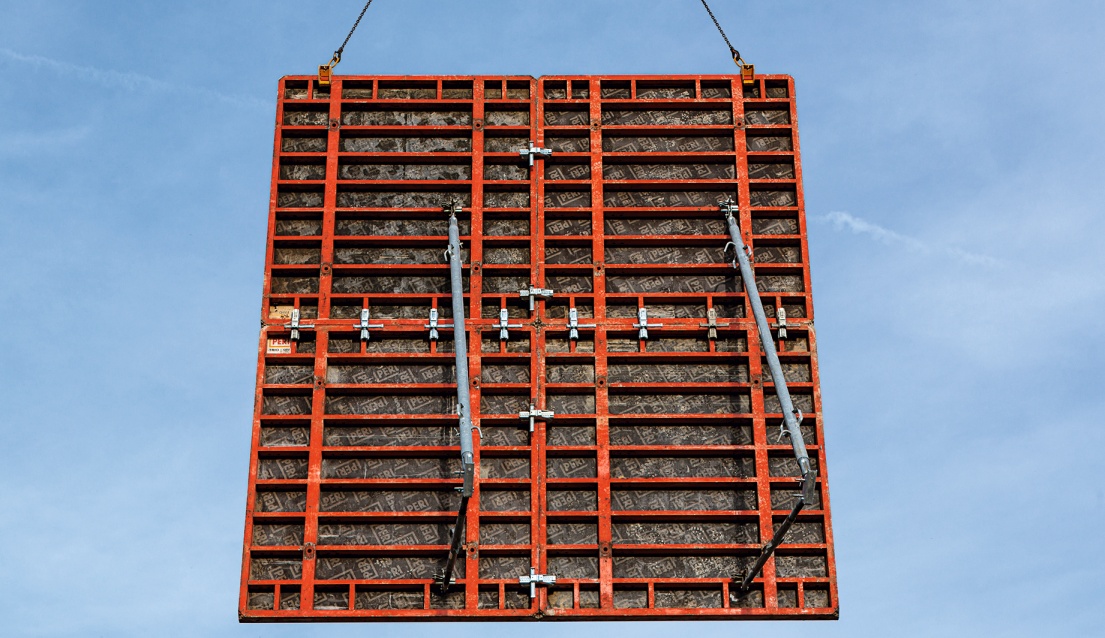

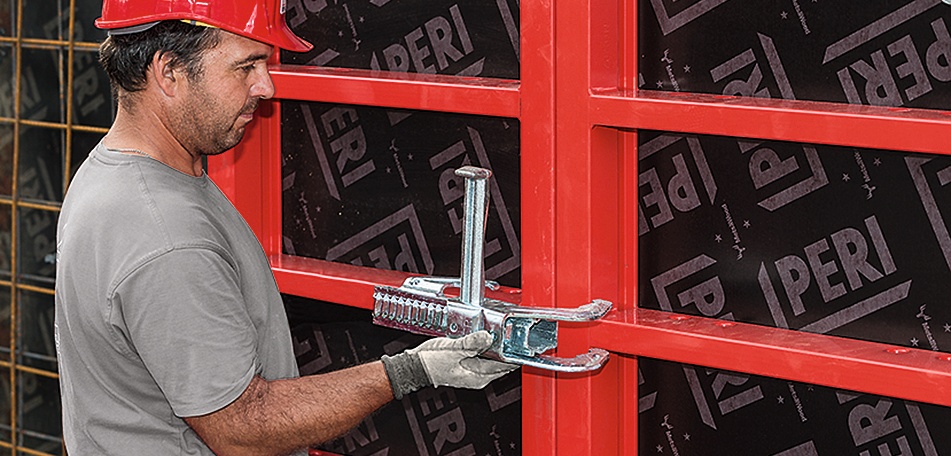

TRIO Panel Kalıp Sisteminde kullanılan tek bağlantı elemanı BFD kilittir. Tek bir bağlantı elemanı ile bütün sistem yatayda ve düşeyde aynı hizaya getirilir ve paneller sıkıca birleştirilir. BFD kilit sistemi, panellerin yatayda ve düşeydeki bağlantılarını sağlamasının yanı sıra iki panel arasındaki 10 cm’ye kadar olan boşluklarda ahşap dolgu elemanı konarak bu paneller arasındaki bağlantıyı sağlar, maksimum çekme kuvveti kapasitesi 20 kN’dur. TRIO Panel Kalıp Sistemi 12.00 m’lik bir yüksekliğe ek bir önlem alınmasına ihtiyaç duymadan BFD kilit sistemi ile ulaşabilir. BFD kilit sisteminin tek bir kişi tarafından ve sadece bir çekiç yardımıyla monte ve demonte edilebilmesi TRIO Panel Kalıp Sisteminin şantiyedeki kurulum ve sökümünü büyük ölçüde hızlandırır. Aşağıda BFD kilit ve BFD kilit ile panellerin bağlanmasına ait bir uygulama görülmektedir.

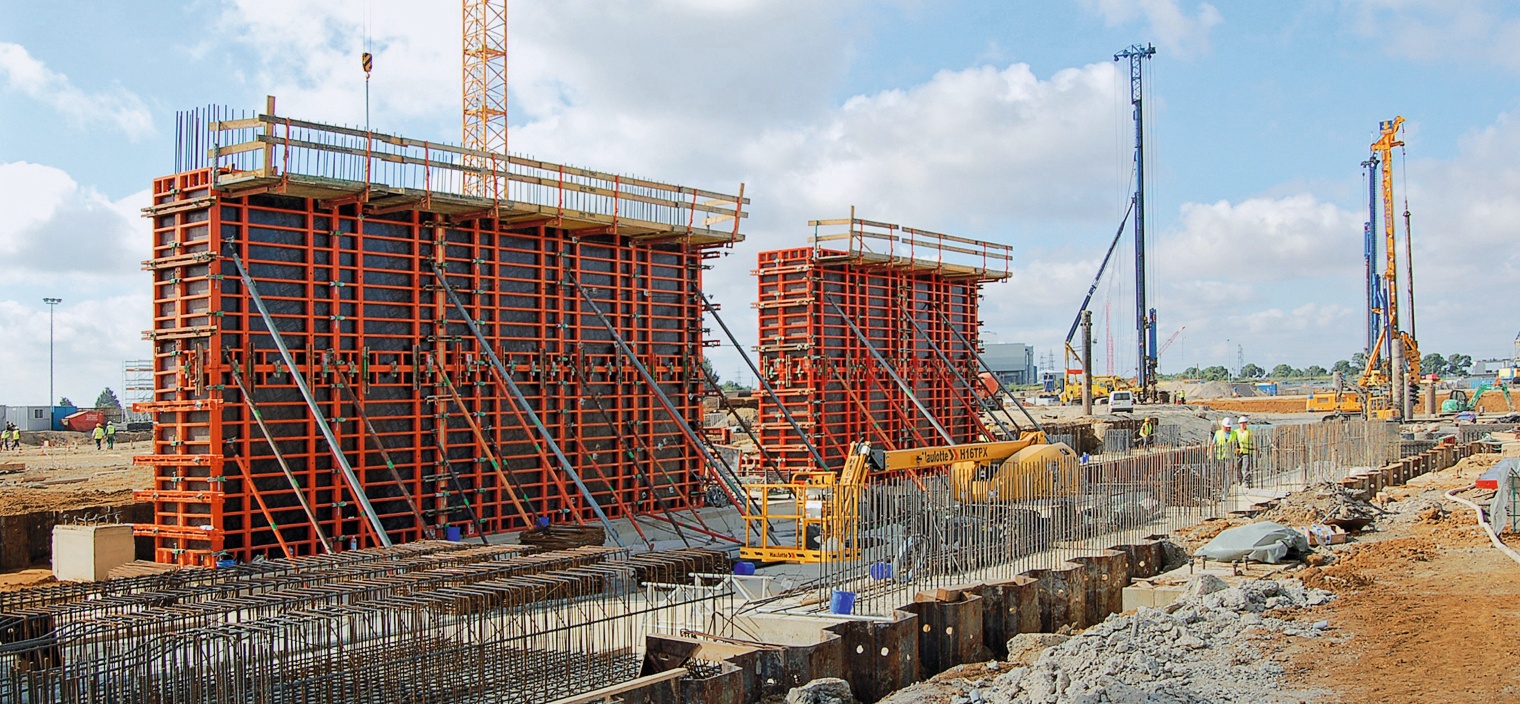

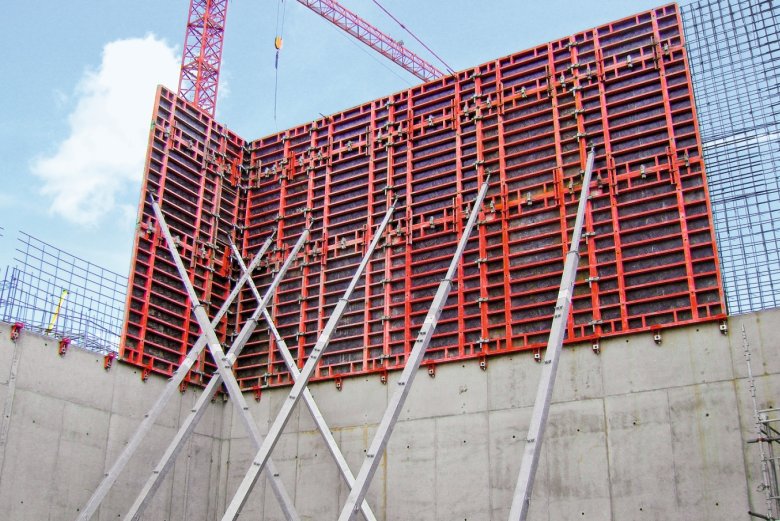

TRIO Panel Kalıp Sisteminin bir yüzünde, kalıp sistemini şaküle almak için şakül payandaları ve beton dökümü esnasında çalışanların güvenliğini ve rahat çalışmasını sağlamak amacıyla beton imalat konsolu bulunur. Payandalar sisteme tespit kafaları yardımı ile kolayca adapte edilir. TRIO Panel Kalıp Sistemi, diğer PERI sistemlerinde olduğu gibi tie-rodlar ile ankre edilir. Tie-rodların çekme yükü 90 kN’dur.
TRIO Panel Kalıp Sisteminin diğer PERI sistemleri ile senkronize olabilmesi, karmaşık ve özel projelerde kullanıcıya çok geniş bir çözüm yelpazesi sunar. TRIO Panel Kalıp Sistemi, perde, temel ve kolon kalıpları için ideal ve pratik bir çözümdür.
Çerçeve sistemi olarak dizayn edilen TRIO Panel sistem şantiyede işçilikleri minimuma indirgerken, işçilikten kaynaklanan hataları da minimize etmektedir. Her türlü geometriye de uyum sağlayabilen bu kalıp sistemi sayesinde çok hızlı imalatlar yapılabilmektedir. Bu da kalıp maliyetini önemli ölçüde düşürmektedir.
TRIO Perde Kalıp Sistemi Genel Özellikleri
Maksimum taze beton basıncı dayanımı 80 kN/m2dir.
Dw15 ve Dw20 tie-rod sistemleri ile kullanılabilir.
Paneller yatay ve dikey olarak kullanılabilir.
Güvenli çalışma koşullarının sağlanması için konsol ve platformları mevcuttur.
Elektrostatik toz boyalı paneller temizlik sürecini kolaylaştırır.
TRIO Kolon Kalıp Sistemi Genel Özellikleri
75x75 cm’ye kadarki kolonlar için
Kare ve dikdörtgen kolonlar için 5 cm’de bir artışla 20 cm’den 75 cm’ye kadar ayar imkanı
3 farklı panel yüksekliği (0.60 m / 1.20 m / 2.70 m)
100 kN/m² taze beton basıncı dayanımı
Elektrostatik toz boyalı paneller temizlik sürecini kolaylaştırır.
