Schüco Teknik Bölüm Şefi Nilsun Bostan, İstanbul Finans Merkezi’ndeki Ziraat Kuleleri’nde uyguladıkları özel cephe çözümlerini Şantiye® okurları için özetledi...
Şantiye®: Projede Schüco olarak neler yaptınız ve ne tür hizmetler sundunuz?

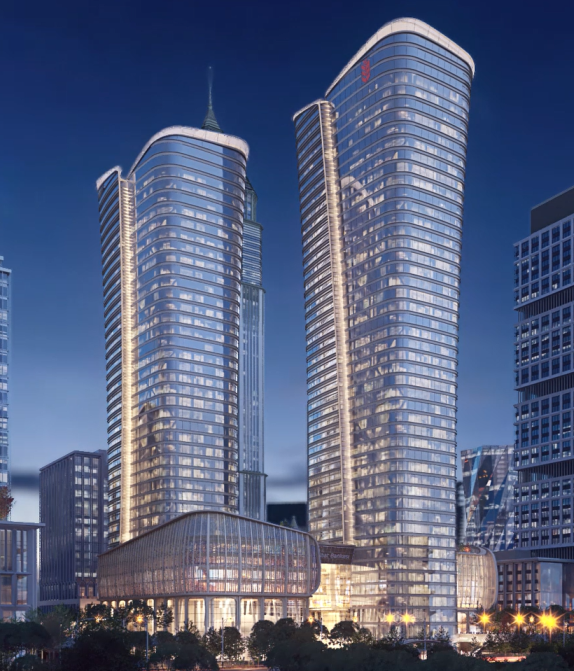

Nilsun Bostan: Schüco olarak sorumluluk alanımız, toplamda 90 bin m2 yüzey alanına sahip, biri 193 metre yüksekliğinde 40 katlı, diğeri de 200 metre yüksekliğinde 46 katlı olan iki kulenin cephesiydi. Proje süreci içerisinde çalışmalarımız cephe ihalesinin yayınlanması ile başlıyor. Uygulamacı partnerlerimiz aracılığıyla müteahhit ve proje yönetimine cephe konsept detaylarımız ve projeye dair notlarımız iletiliyor. Ziraat Kuleleri’nde de aynı şekilde başladık ve işi aldıktan sonra baştan sona yoğun bir çalışma ile projeyi başarıyla tamamladık. Bu süreçte en önemli “meydan okumalardan” biri hiç kimsenin öngörmediği pandemi dönemi oldu. Başarılı proje yönetimi ve tüm ilgili grupların odaklı yaklaşımı ile hızla yeni çalışma düzenine adapte olduk ve zaman kaybı yaşamaksızın, projelendirme aşaması sıkıntısız bir biçimde tamamlandı. Tüm disiplinlerin koordinasyonu sağlanarak ekip çalışmasının oluşturulması, bu projenin kayda değer unsurlarından biri oldu.
Şantiye®: Hangi ürünleriniz kullanıldı ve neden söz konusu ürünleriniz tercih edildi?
Nilsun Bostan: Burada bizden talep edilen KPF’in mimari tasarımına mümkün olduğunca sadık kalınarak teknik şartnamede belirtilen gerekliliklerin sağlanması ve son kullanıcının konforla içerisinde çalışabileceği cephe kabuğu çözümünü geliştirmekti. Bunu sağlayarak; projeye özel çözüm panel cephe, özel çözüm çubuk cephe, Schüco ADS SG kapı ve motorlu Schüco AWS 114 SG SK TipTronic ürünlerimiz kullanıldı.
Şantiye®: Projede özel bir ürününüz-çözümünüz yer aldı mı?
Nilsun Bostan: Projede iki kulede aynı mimari tasarım göze çarpıyor. Parçalı derin kapaklarla yatay hatların vurgulandığı cephede düşeylerde cam cama görünüm tercih edilmiş. Bu mimari talepten yola çıkılarak bina yüksekliği, geometrisi ve proje takvimi gözetilerek cephede panel sistem kullanılmasına karar verildi. Mimarinin benzersiz olmasından dolayı yapı cephesi için özel tasarım çözüm üretilerek ilerlendi. Projeye bakıldığında, uzun kenardan ikiye ayrılarak aksları kaydırılmış bir dikdörtgen plan görülüyor. Dikdörtgen köşeler ise fark edilir bir radyus ile bükümlüdür. Projede talep edilen bu yumuşak dönüşün sağlanabilmesi için paneller sıcak bükümlü olarak üretildi. Panel ve camda oluşan sıcak büküm toleranslarını alacak şekilde detay oluşturuldu. Örneğin, bükülecek profillerin et kalınlıkları büküm esnasında oluşan uzama veya ezilmeleri alacak şekilde düz panel profillerinden farklılaştırıldı. Nihai et kalınlıkları numuneler üzerinden kesinleştirildikten sonra profil imalatına geçildi.
Kaydırılmış iki ana cephenin geçişleri de yine panel cephe ile çözüldü. Alüminyum alt konstrüksiyon ile oluşturulan düşey derin konstrüksiyon, panellere taşıtıldı ve panel düşey profilleri çelik bağlantıları kapsayacak şekilde tasarlandı. Düşey lineer hattaki vurguyu artırmak için bu bloklara LED aydınlatmalar konuldu. Gerektiğinde müdahale edebilmesi için belli mesafelerde açılır kanatlar entegre edildi. Yer düzlemi ile farklı eğim açılarına sahip bu iki cephede hava geçirimsizlik ve su sızdırmazlık sürekliliğini korumak için özel EPDM geçiş parçaları kullanıldı.
Bir başka özel çözüm de ana cephelerde konumlandırılmış kat bahçelerinin iç cepheleriydi. İç cephelerde görsel talep uyarınca 120 mm ön görünüme sahip düşey yatay profiller kullanıldı, cam değiştirme prensibi için kasetli uygulama yapıldı. İç cephede cam cama istenen görüntü, kat bahçelerine çıkan kapılarda da devam ettirilerek dıştan sadece cam görünümlü kapılar kullanıldı. Kat bahçelerine doğal havayı almak üzere dışa açılır ters vasistas kanatlar kullanıldı. Kanat yüksekliği, rüzgar yükü ve cephe eğimi dikkate alınarak kanat kasa profilleri yeniden tasarlandı ve yükleri alacak şekilde özel motor ve makas kullanılarak kanat açılımı sorunsuz sağlandı.
Şantiye®: Projenin Schüco için önemi neydi?
Nilsun Bostan: Ziraat Bankası Kuleleri mimari açıdan çok şık ve teknik açıdan çözmeyi hevesle istediğimiz bir cepheydi. Ayrıca gerek işveren gerek projedeki gruplar olan mimari ofis, proje yönetimi, müteahhit, danışman ve uygulama partnerimizin tümü, birlikte çalışmayı her daim isteyeceğimiz firmalardı. Türkiye için çok önemli olan İstanbul Finans Merkezi’nde yer almak bizler için de önemliydi.
Şantiye®: Çözümlerinizle projeye nasıl bir katkı sağladınız?
Nilsun Bostan: Özel çözümlerin gerektiği bu projede Schüco’nun dünya çapında 70’i, Türkiye’de ise 20 yılı aşan ve dünya genelinde pek çok önemli projeyi kapsayan deneyimi, veri tabanı ve mühendislik çalışmaları çözüm sürecine önemli katkı sağladı. Schüco Türkiye ekibi olarak konseptten prensip detay çözümlerine, imalat baz paftaların hazırlanmasından test sürecine tüm kademelerinde yer alarak, proje çözüm ekibinin bir parçası olduk.
