İntek Kalıp ve İskele, TOGG Üretim Tesisleri’nin çözüm ortağı oldu...
Projenin Adı: TOGG Türkiye’nin Otomobili Girişim Grubu Sanayi ve Tic. A.Ş. Gemlik Üretim Tesisleri
Yatırımcı: Anadolu Grubu,BMC,Kıraça Holding, Kök Grubu,Turkcell,Zorlu HoldingveTOBBortaklığı
Ana Yüklenici: TOGG
Alt Yüklenici: Yapı Merkezi İnş. ve San. A. Ş.
Yer: Gemlik / Bursa
Proje Başlangıç: Ocak 2021
Proje Bitiş: 2022 son çeyreği
Bursa’nın Gemlik ilçesinde inşaatı gerçekleştirilen, yeni yatırım projelerinden TOGG (Türkiye’nin Otomobili Girişim Grubu San. ve Tic. A.Ş.) Üretim Tesisleri projesinde İNTEK Kalıp ve İskele Sistemleri tercih edildi.
Proje Hakkında
Araç, Gemlik (Bursa)’te, Türk Silahlı Kuvvetleri’ne ait bir arazide 2022’de tamamlanması planlanan bir fabrikada üretilecek. İlk aracın 2022’de banttan çıkması ve satışa sunulması planlanıyor. Üretim tesisinde toplam 4.323 kişinin istihdam edilmesi ve 5 modelde yılda 175 bin araç üretilmesi düşünülüyor. Yatırım için gümrük vergisi muafiyeti, KDV istisnası, vergi indirimi, sigorta primi desteği gibi çok sayıda farklı vergi indirimi ve 30 bin araçlık alım için devlet garantisi verilmiş. Aracın ilk modelde %51 oranında yerli parçalardan üretilmesi, ikinci ve üçüncü modellerde yerli parça oranının %68,8’e çıkartılması hedefleniyor. TOGG üretim tesisi inşaatı 1.2 milyon m² büyüklüğünde bir araziye yapılan, tam kapasiteye ulaştığında 230.000 m² kapalı alanı olan, bölgedeki en büyük yatırımlardan biri olarak dikkat çekiyor.
TOGG’un “İnovasyona Yolculuk” hedefinin merkezinde yer alan, akıllı ve çevre dostu özellikleriyle “Bir Fabrikadan Daha Fazlası” olarak tanımlanan Gemlik Tesisi’nin üst yapı inşaatını Yapı Merkezi İnş. ve San. A. Ş. üstleniyor.
TOGG Üretim Tesisi projesi
Gövde Üretim Tesisi
Boya Tesisi
Anex (ofis) Binaları
Montaj Tesisi
Enerji Merkezi
Arıtma Tesisi
Yedek Parça Deposu
Su İşleme Tesisi
Giriş Merkezi
Eğitim Akademisi
Nizamiye Binası yapılarından oluşuyor.
Projede Kullanılan İntek Kalıp Sistemleri ve Miktarları

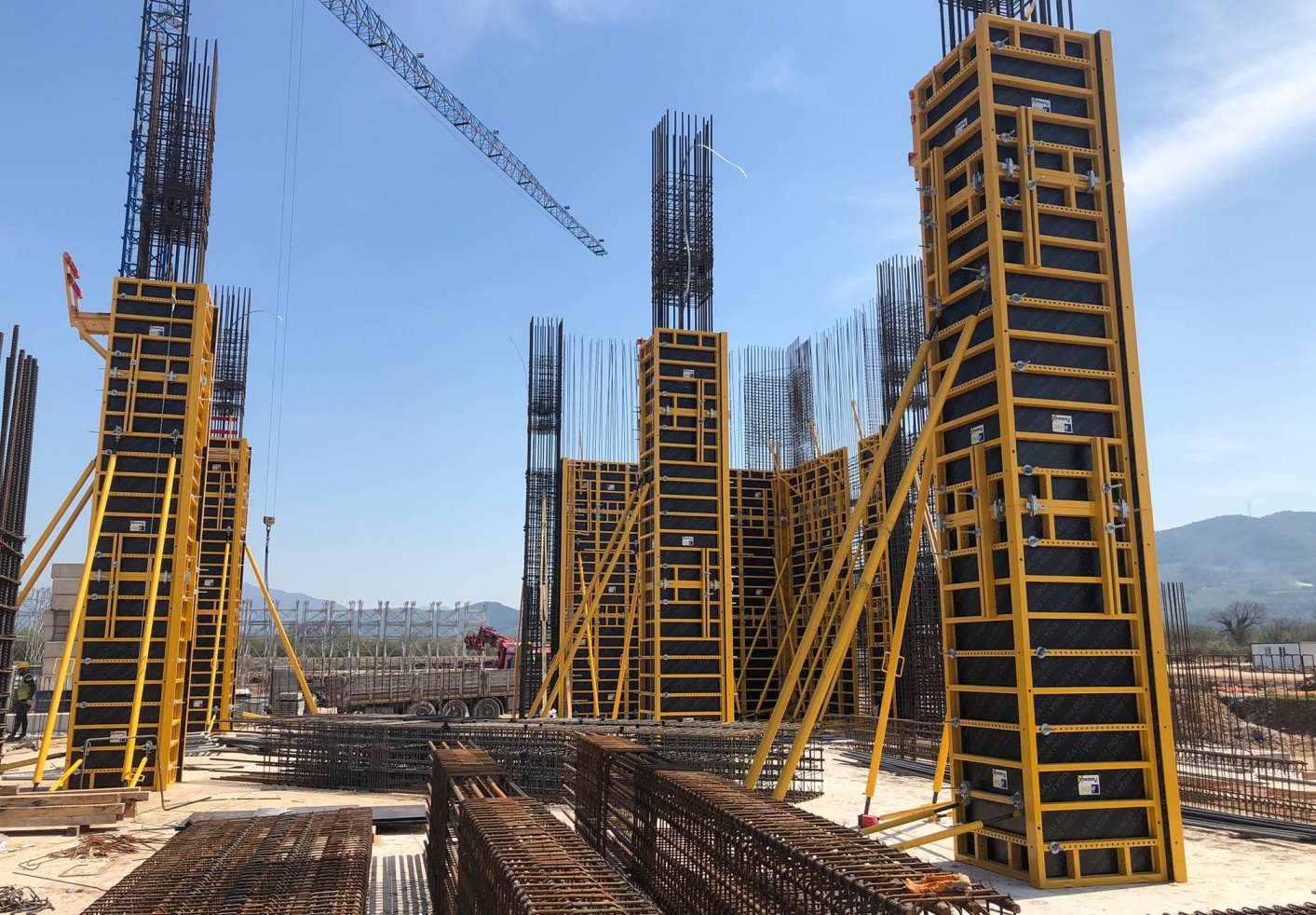

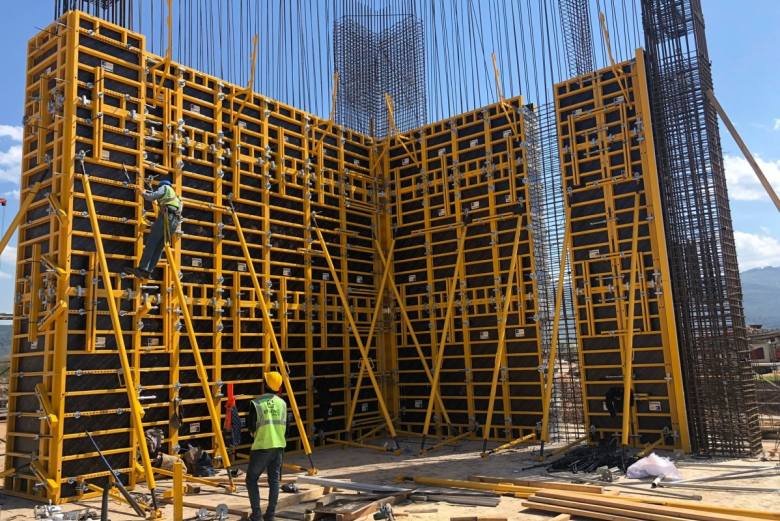

Perde ve kolon kalıpları: Enerji Merkezi, Boya Tesisi, Gövde Üretim Tesisleri ve Anex binalarında yer alan birbirinden farklı form, ölçü ve yüksekliklere sahip perde ve kolon kalıplarının çözümü için “bu farklılıklara kolay uyum sağlayabilen” PANEMAX vinçle taşınan panel kalıp sistemi tercih edilmiş.
Enerji Merkezi binası için, cm, m² Panemax perde kalıbı
cm, 4 takım 100x100 Panemax kolon kalıbı
Boya Tesis binası için, -120 cm L= 24 mtul Panemax temel kalıbı
cm, 5 takım Panemax 70x70 kolon kalıbı
Anex binaları için, cm, A= 560 m² Panemax perde kalıbı
Verilen Panemax kalıplar ile Enerji Merkezi binasının yanında yer alan H= 10,5 m yüksekliğindeki su deposunun perdelerinin dökümü de yapılmış.
Döşeme kalıpları ve kalıp iskeleleri: 4,60 ile 9,80 metre arasında değişen birbirinden farklı ve büyük kat yüksekliklerine sahip olan Enerji Merkezi, Boya Tesisi, Gövde Üretim Tesisi ve Anex binalarında statik sistem, yüksekliği 60 ile 100 cm arasında değişen ağır kirişlerin bulunduğu betonarme döşemelerle çözülmüş. Projedeki betonarme binalarda açıklıklar standart olmadığı için HD 150 kalıp iskelesi sistemi “masa kalıp” olarak değil, her sefer sökülüp tekrar kurularak “iskele” olarak kullanılmış.
Enerji Merkezi binası için, cm, A= 3290 m² alan için HD150 Döşeme kalıbı,
Boya Tesis binası için, cm, A= 520 m² alan için HD150 Döşeme kalıbı,
-690 cm, A= 1023 m² alan için HD150 Döşeme kalıbı,
Anex binaları için, cm, A= 520 m² alan için HD150 Döşeme kalıbı,
-690 cm, A= 1023 m² alan için HD150 Döşeme kalıbı.
Ayrıca İntek’in güvenlikli çalışma iskelesi sistemleri olan “Multitek flanşlı” ve “İntesafe H” iskeleler kullanılarak;
Demircilerin, perde ve kolon demir donatılarını bağlarken güvenli bir şekilde çalışabilmesini sağlamak amacıyla “demirci iskeleleri” ve
Çalışanların, döşeme kalıbının üstüne güvenli bir şekilde ulaşabilmeleri için “merdiven kuleleri” verilmiş.
Enerji Merkezi binası için, cm, 1 Takım MULTİTEK Flanşlı İskele ile Merdiven Kulesi,
cm, L= 40 mtul İNTESAFE Güvenlikli İskele ile Demirci iskelesi,
Boya Tesis binası için, cm, 1 Takım MULTİTEK Flanşlı İskele ile Merdiven Kulesi,
Anex binaları için, cm, L= 7,5 mtul MULTİTEK Flanşlı İskele ile Demirci iskelesi,
cm, 1 Takım MULTİTEK Flanşlı İskele ile Merdiven Kulesi.
Projede kullanılan kalıp ve iskele sistemlerinin tamamına yakını İntek tarafından kiralama yöntemi ile tedarik edilmiş.
Kurulduğu günden bugüne kadar geçen 32 yıllık süre zarfında “sürekli geliştirme” ilkesi ile hareket eden İntek;
Kullanıcıların beceri ve işgücüne en düşük düzeyde ihtiyaç duyacak kadar kolay kullanılabilen
Çalışanların sağlığını ve iş güvenliğini en üst düzeyde koruyan
Zaman kazandıran
Az sayıda parçadan oluşan ve sahada kontrol edilmesi kolay
Çok sefer kullanılabilecek kadar sağlam ve uzun ömürlü
Aynı zamanda kullanıcıların rahatlıkla ulaşabileceği kadar ekonomik ürünler tasarlıyor; bunları Avrupa standartlarında üretiyor ve bu ürünlerin sahada verimli ve güvenli kullanımı için gerekli olan satış sonrası teknik desteği sağlıyor.
Kaliteli ürünleri ve müşteri odaklı hizmet anlayışı ile yurt içinde ve yurt dışında birçok marka projede çözüm ortağı olarak yer alan İntek, Türkiye’nin bu çok önemli projesinde de tercih edildi ve başarılı referanslarına bir yenisini daha ekledi.
