Projenin Adı: Zaporijya Köprüsü
Projenin Yeri: Zaporijya (Ukrayna)
İşveren: Ukrayna Devlet Karayolu Kurumu
Yüklenici: Onur Group

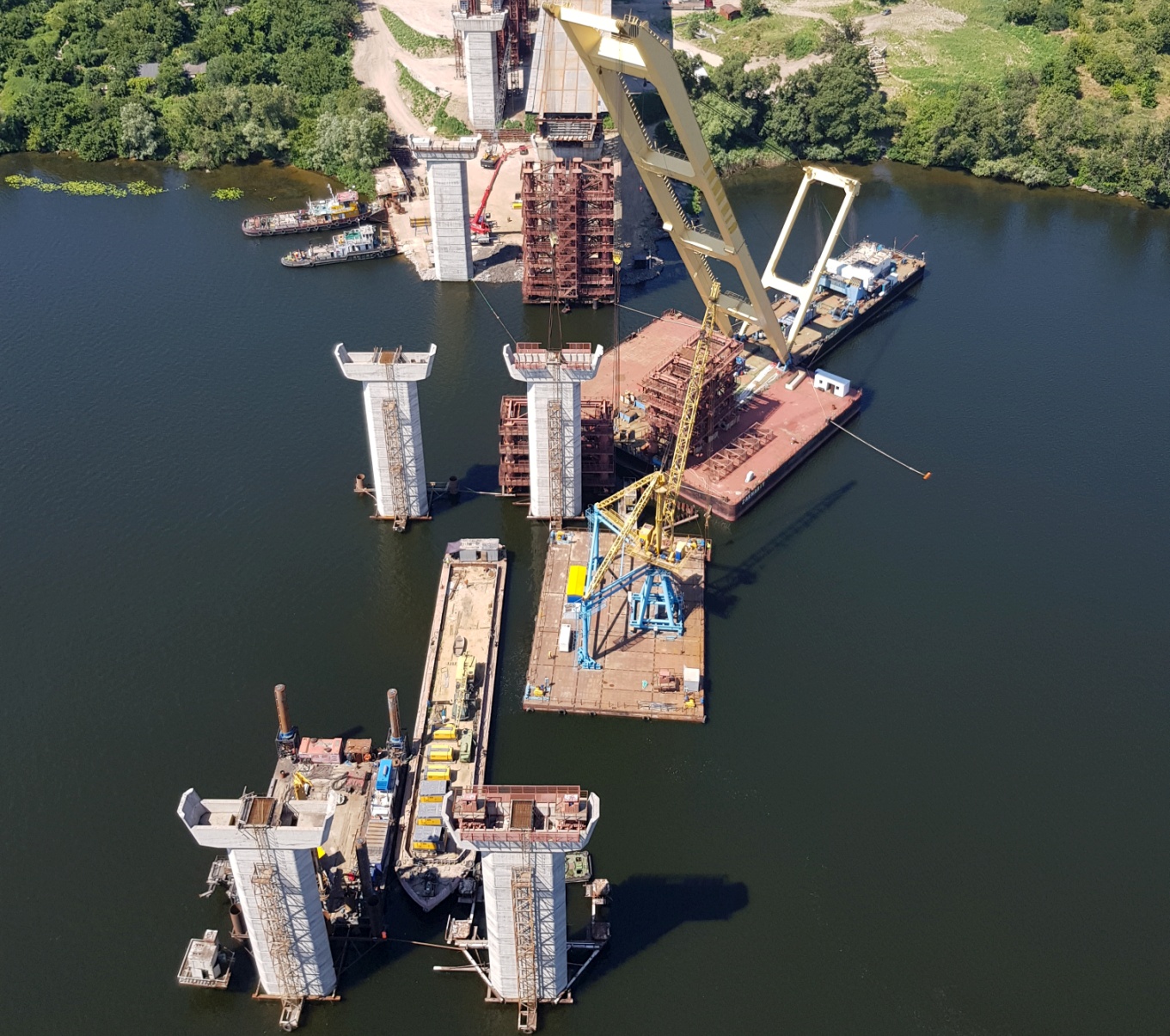

Ukrayna’nın Zaporijya kentindeki projenin tamamı irili ufaklı 21 adet köprü ve viyadük, 3 adet üst geçit, köprü kontrol merkezi, ordunun kullanımına tahsis edilecek 1 adet bina ve bölgedeki “özel eğitim ve rehabilitasyon okuluna” ait spor kompleksinden oluşuyor. Dinyeper Nehri üzerinde yer alan ve “Eğik Kablo Askılı Köprü” olarak tasarlanan Zaporijya Köprüsü ise bu yapılar içinde en sıra dışı olanı...
Köprü, şehrin sağ yakasındaki şehir merkezi ile sol yakası ve kuzey sanayi bölgesini birbirine bağlıyor. Köprünün yapımına 2004 yılında başlanmış; fakat geçen onca yılda tamamlanamamış. Mevcut haliyle devralınan projenin 4 yılda tamamlanması planlanıyor.
Eğik kablo askılı köprüler bilindiği üzere
- Tabliye (döşeme)
- Kablo
- Temel
- Pilon (kule) olmak üzere dört ana unsurdan oluşurlar.

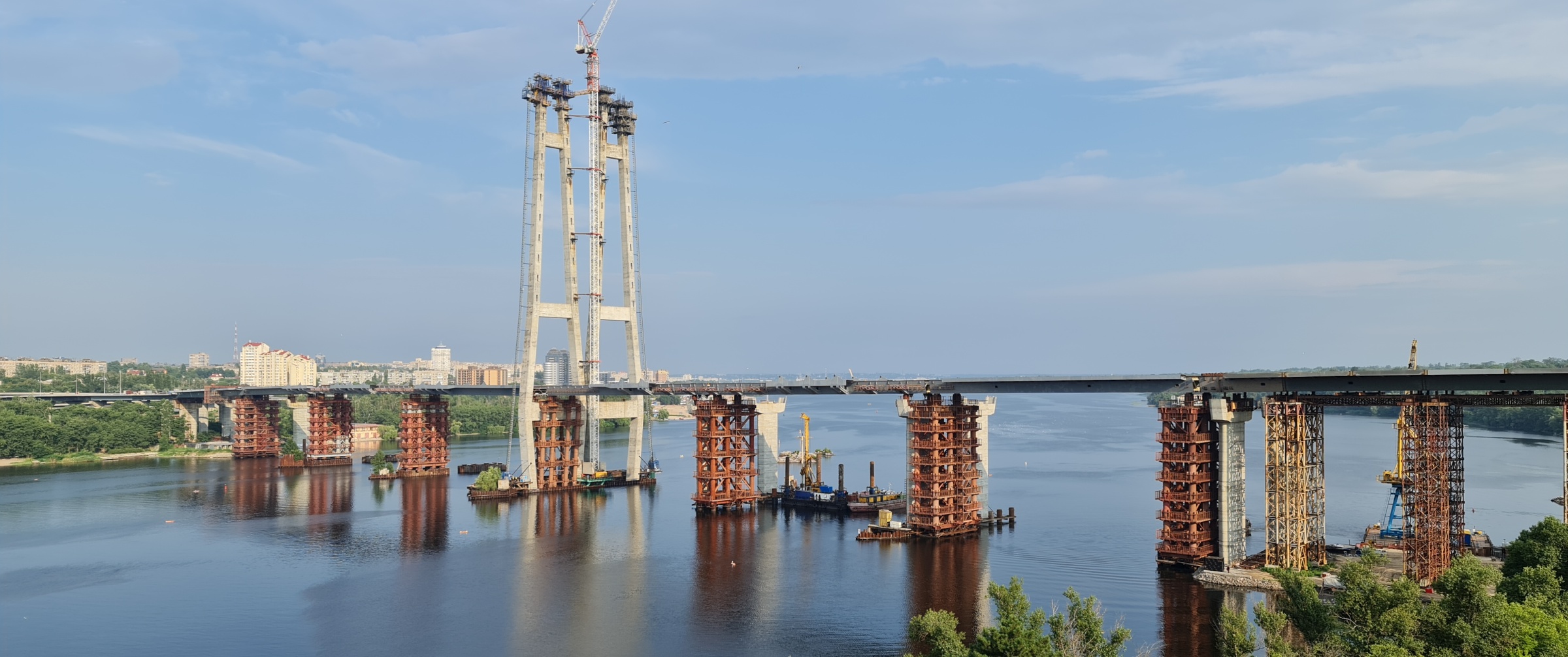

Yüklerin pilonlara aktarımı, pilon ile tabliye arasında farklı açılarla gerilmiş kablolarla sağlanır. Zaporijya Köprüsü’nün pilonları +15.50 kotundan başlıyor ve toplam yükseklikleri 166 metre. Köprü yol kotu +50,5 metre ve köprü tabliyesinin su seviyesinden yüksekliği ise 35 metre.
Yan yana iki ayaktan oluşan pilon yükseldikçe hem kendi içinde daralıyor hem de iki ayak birbirine doğru %2 eğimle yakınlaşıyor. Bu nedenle her beton döküm aşamasında farklı bir geometri oluşuyor. İNTEK ise böylesine zorlu ve sıra dışı bir yapının kalıp konusundaki çözüm ortağı olarak tercih edilmiş ve projenin güvenli ve başarılı bir şekilde yürütülmesine büyük katkı sağlamış.
Projede kullanılan İNTEK Kalıp sistemleri
Pilonlarda beton döküm yükseklikleri 3,50 metre olarak belirlenmiş. Kalıp olarak, İNTEK’in ahşap kirişli ve çelik kuşaklı pano sistemi İnteva tercih edilmiş. Pilonların belirli bölgelerinde, yükü pilona aktaran kabloların bağlanacağı ve içinde gömülü ankrajların bırakıldığı boşluklar bulunuyor. Kalıplar, bu boşluklar dikkate alınarak tasarlanmış.

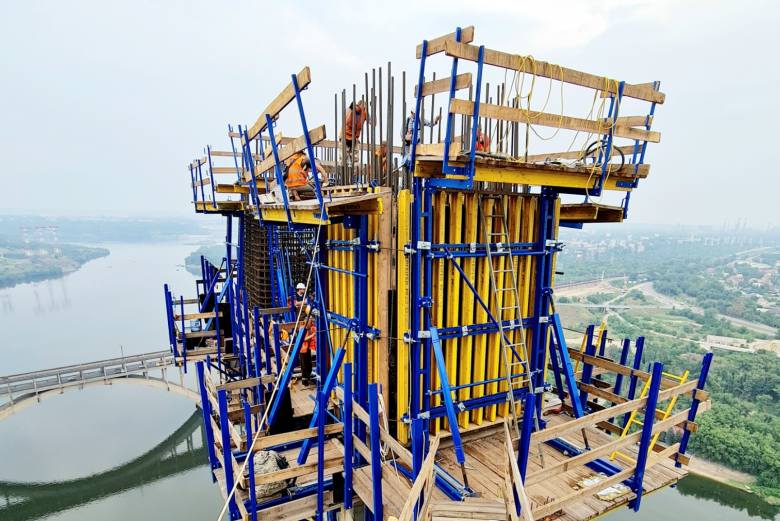

166 metre yüksekliğindeki pilonların yapımında en önemli unsur, kalıpların tırmandırılmasında kullanılacak olan “Tırmanma Sistemi”dir. Değişken ölçülere sahip ve eğimli bir kulenin kalıplarının tırmandırılması işleminin güvenli ve hızlı bir şekilde gerçekleştirilmesi için vinçle taşınabilen 240 HR tırmanma sistemi tercih edilmiş. Bu sistem sayesinde içi boşluklu olan pilonların dış yüzlerinde, kalıpların oturtulacağı ve işçilerin güvenle çalışabileceği geniş ve taşıma kapasitesi yüksek platformlar elde edilmiş. Dikey kuşak ve bağlantı malzemeleri vasıtasıyla perde kalıbı ve 240HR tırmanma konsollarının birlikte taşınma işlemi gerçekleşiyor, böylece vincin kullanım süresi en aza iniyor. Pilonların iç kısmında ise şaft platformları kullanılmış.
240 HR tırmanma sisteminde, tırmanma konsolu üzerindeki dişli mekanizma, perde kalıbının konsol üzerinde ileri-geri hareket etmesine olanak tanıyor. Böylece kalıp yüzeyinin temizlenmesi, yağlanması ve inşaat demirinin bağlanması işlemleri kalıp sökülmeden yapılabiliyor.
Ayrıca tırmanma konsollarının altına monte edilen “asma platformlar” bir evvelki döküm ile ilgili kalan işlerin tamamlanması ve tırmanma askılarının sökülebilmesi için emniyetli çalışma olanağı sağlıyor.
İNTEK proje ofisi, her aşamada değişen geometriye uygun olarak kalıp ve tırmanma sistemi ile ilgili tüm uygulama projelerini çizmiş ve İNTEK’in kalıp eğitmeni, bu projelerin güvenli ve doğru bir şekilde uygulanabilmesi için sahada gereken eğitim desteğini vermiş.
6 Ekim 2021
